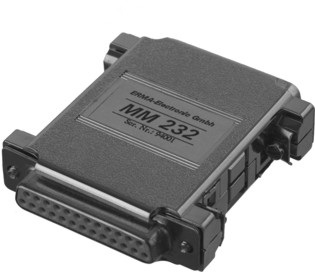

MM-232.xx

- Nicht mehr lieferbar -

Merkmale des Gerätes

• Analogeingänge
• Digitale Ein-/Ausgänge
• Frequenzeingänge
• Zähleingänge
• Datenaustausch über ASCII-Zeichen

Technische Daten

Allgemeines

Bei den Messmodulen der Serie MM-232.xx handelt es sich um intelligente Messmodule für verschiedene Messaufgaben. Die Messmodule sind so aufgebaut, dass sie an die serielle Schnittstelle (9600 Baud, No Parity, 8 Datenbit, 1 Stopbit) aller normalen Computer, Mikroprozessorsysteme und Terminals angeschlossen werden können. Sie können ebenso mit einem Modem verbunden werden, so dass eine Datenfernübertragung und -überwachung ohne eigenen Rechner an der Messstelle ermöglicht wird.

Ausführungen

• MM-232.20 – 4 Analogeingänge, 2 digitale Eingänge, 2 digitale Ausgänge
• MM-232.21 – 4 Frequenzeingänge, 2 digitale Eingänge, 2 digitale Ausgänge
• MM-232.22 – 6 digitale Eingänge, 2 digitale Ausgänge
• MM-232.23 – 4 Zähleingänge, 2 digitale Eingänge, 2 digitale Ausgänge

Technische Spezifikationen

Analogeingänge – Auflösung	11 Bit
– Wandlungszeit	300 ms
– Genauigkeit	< 0,2 %
– Eingangsspannung	0 - 5 V DC
– Eingangswiderstand	> 100 kOhm
Digitale Eingänge – Eingangsspannung	0 - 5 V, optional 0 - 24 V
– Eingangswiderstand	10 kOhm
Digitale Ausgänge	Open-Collector
– Ausgangsspannung	max. 30 V
– Ausgangsstrom	max. 250 mA
Zähleingänge	16 Bit
– Eingangsspannung	0 - 5 V
– Zählfrequenz	max. 50 Hz
Frequenzeingänge	0,1, 1, 10 kHz
– Eingangsspannung	0 - 5 V
Übertragungsdaten	9600, N, 8, 1
Betriebsspannung	8 - 16 V DC
Stromaufnahme	3,5 mA
EMV	EMV-konform nach EG-Richtlinie 2004/108/EG
Arbeitstemperatur	0 - 50 °C
Lagertemperatur	-25 bis +85 °C
