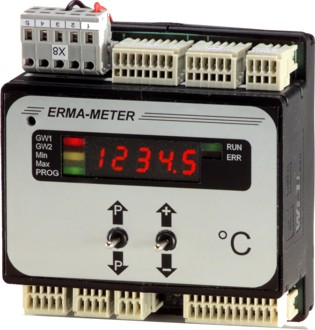

PM 9000

- Sollte nur für Ersatzteilbedarf genutzt werden -

Merkmale des Gerätes

• Montage auf 35 mm Hut- / 32 mm G-Schienen
• Besonders für Einbau in flachen Wandgehäusen und Klemmenkästen geeignet
• Standardmäßig viele Messbereiche für unterschiedlichste Messaufnehmer und Sensoren
• Vielfältige Anschlussmöglichkeiten an digitale IOs von SPS (auch Mini-SPS)
• 10 Parametersätze für schnellste Konfiguration
• Messbetrieb während Parametrierung
• Einsatz als Sollwertgeber

Das PM 9000 verfügt über 10 Parametersätze. Jeder dieser Parametersätze enthält sämtliche Einstellmöglichkeiten inklusive 10-Punkte-Linearisierung. Somit kann das PM 9000 für 10 verschiedene Anwendungsgebiete vorprogrammiert werden. Bei Bedarf wird nur noch der gewünschte Parametersatz eingestellt und das Gerät arbeitet dann mit diesen Einstellungen.

Technische Daten

Analoge Messbereiche

16 Bit, 5 Messungen pro Sekunde, frei skalier- und tarierbar.

Spannung	±20,00 V, ±2,000 V, ±200,0 mV, ±20,00 mV
Strom	±20,00 mA, 0/4 bis 20,00 mA
Winkelpoti	0 bis 100,0 %
Widerstand	0 bis 1.000 kOhm
DMS	1,5/2/2,5/3/3,3 mV/V ±100,0 % (4-Leiter)
Pt100	-200,0 bis +800,0 °C (2-, 4-Leiter)
FeCuNi (J)	-100 bis +800 °C
NiCrNi (K)	-100 bis +1300 °C
PtRhPt (S)	0 bis 1750 °C
Vergleichsstelle	intern, konstant, keine

Digitale Messbereiche

Eingangsspannung	24 - 60 V, galvanisch getrennt
Zähler	24 Bit, skalierbar, Anzeigebereich +99999 bis -9999
– Inkremental	1-, 2-, 4-fach bis 2 kHz
– Impuls	bis 2 kHz, wahlweise Tor, Richtung, Reset
Frequenz	0,01 Hz bis 10 kHz
Zeit	bis 9999,9 s
Periode	bis 9999,9 s
Impulslänge	bis 9999,9 s
Impulse/min	0 bis 99999
Impulse/h	0 bis 99999

Sonderfunktionen

• Sollwertgeber

Grenzwerte

• 2 Grenzwerte mit je 1 Halbleiterrelais (24 VDC, 200 mA, kurzschlussfest) und je 1 LED, Versorgung über Messgeräteversorgung
• Je Grenzwert programmierbare Funktionen: Schaltpunkt, Hysterese, Schaltverhalten, Anzugs- und Abfallverzögerung; Datenquelle: Momentan-, Mittel-, Min-, Maxwert
• Direkter Anschluss an SPS

Analogausgang

• Frei skalierbar, galvanisch getrennt, 14 Bit
• Spannung: 0 bis 10 V, max. 10 mA
• Strom: 0/4 bis 20 mA, 500 Ohm Bürde
• Datenquelle: Momentan-, Mittel-, Min-, Maxwert
• Fehlersignalisierung bei Stromausgang
• Fühlerbruch: > 22 mA
• Fehler: < 2 mA

Synchron serielle Schnittstelle

• Galvanisch getrennt
• Anschluss von seriellen Zusatzanzeigen
• Anschluss an SPS bzw. IO-Karten
• Messwertabfrage
• Steuerung der Übertragungsrate durch SPS
• Minimaler IO-Aufwand an der SPS

Softwarefunktionen

• Userskalierung
• Mittelwert über digitales Filter 1. Ordnung
• Minimal- und Maximalwertspeicher
• 10-Punkte-Linearisierung
• Tarierung
• Automatischer Reset von Minimalwert- und Maximalwertspeicher
• Temperaturanzeige in °C, °F und K
• Ungestörter Messbetrieb während Parametrierung

Versorgungsspannung

• 18 - 36 VDC, verpolungssicher
